Par Clément Wurmser, mardi 3 juillet 2007 à 22:28 :: Grossissement :: #3 :: rss

Les bagues d'allonges sont de simples tubes métalliques (sans optique donc) que l'on positionne entre le boitier et l'objectif. On augmente ainsi le tirage (comprenez "la distance entre le boitier et l'objectif") ce qui a pour conséquence directe de diminuer la distance minimale de mise au point (et donc de se rapprocher du sujet).

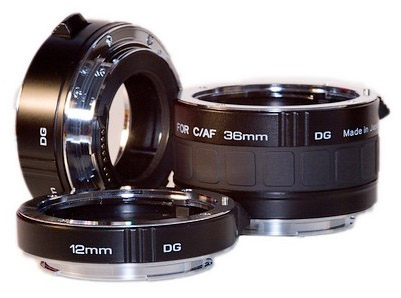

Ces bagues sont généralement vendues par lot de 3, d'épaisseurs différentes (le kit Kenko est composé de 3 bagues de 12mm, 20mm et 36mm), elles peuvent ainsi être cumulées pour obtenir un tirage (et donc un grossissement) maximum.

Comme tout est une question de choix en photographie, vous pensez bien que l'utilisation de bagues ne se fait pas impunément : plus on cumule les bagues et plus la perte de luminosité augmente (on pourra compenser cette perte en utilisant un flash par exemple).

Les bagues d'allonge, contrairement aux bonnettes, n'occasionnent aucune perte de qualité (car dépourvues d'optique) et s'adaptent sur la majorité des objectifs (macro ou non).

Comment calculer le rapport de grossissement G en fonction du nombre de bagues ? C'est assez simple (objectif placé en mise au point à l'infini) :

G = (longeur des bagues / focale de l'objectif)

Ainsi, si on monte sur un objectif 50mm classique une bague de 14mm (qui n'existe pas mais simplifie les calculs) et une bague de 36mm :

G = ((36 + 14) / 50) = 1
On obtient donc un rapport de grossissement de 1:1

Les soufflets sont des bagues d'allonge extensibles : leur principal défaut par rapport à celles-ci est qu'ils sont dépourvus de connectiques et ne peuvent donc pas transmettre les données de l'objectif vers le boitier (comme l'ouverture du diaphragme par exemple).

Commentaires

1. Le jeudi 19 février 2009 à 22:09, par jchristophe

Salut !

Je compte m'initier à la macro et je lis des posts à droite et à gauche pr me renseigner au maximum. J'ai été interpellé par ton calcul du grandissement en fonction de la longueur de la bague allonge. Imaginons que j'ai un objectif avec une focale de 100mm (j'ai vu que ce type d'objectif était assez recommandé en macro). Si je cumule mes 3 bagues allonges j'aurais un rapport de (36+20+12/100 = 0.68). Donc en gros malgré mes bagues allonges, je suis en dessous de mon rapport 1:1 ?

J'avoue avoir loupé un épisode, et j'aimerais bien que tu m'éclaires. Merci pour ta réponse =)

2. Le vendredi 20 février 2009 à 07:56, par Clément Wurmser

Bonjour !

Alors effectivement tu obtiendras le rapport de grossissement 0,68:1 ... pour peu que ton objectif soit positionné en mise au point à l'infini ! La formule n'est plus la même si tu positionnes ton objectif macro au rapport 1:1 avant de mettre les bagues.
Donc pour répondre à ta question, en utilisant 68mm de bagues d'allonge sur un objectif macro de 100mm, les rapports de grossissement varieront entre 0,68:1 et 2:1 selon que ton objectif est placé ou non en mise au point à l'infini.

3. Le samedi 21 février 2009 à 15:25, par jchristophe

Ok ok.

Il me semble que j'ai compris =D

Merci pour ces infos

Bonne continuation

4. Le samedi 21 février 2009 à 16:16, par seba

Si le fait d'utiliser des bagues allonge n'occasionne aucune perte de qualité, alors à quoi servent les lentilles flottantes présentes dans certains objectifs ?

5. Le samedi 21 février 2009 à 19:49, par Clément Wurmser

Ces lentilles flottantes permettent aux objectifs macro d'offrir une très bonne qualité optique lors des mises au point à l'infini (alors qu'ils ne sont à priori pas prévus pour cette utilisation). Par contre je ne vois pas le rapport avec les bagues d'allonge, pourriez-vous préciser votre pensée ?
